传统纳米粉末制备工艺的局限——繁琐，昂贵，以及失活

在纳米材料的研究中，大家普遍比较关注材料最终的性能以及其对应的制备方法，但却容易忽略具体使用场景。比如电解水制氢和燃料电池，纳米催化剂（铂族）需要沉积在膜材料表面制成膜电极（CCM）。这一过程异常繁琐，一般会分为几个主要步骤：

1. 纳米材料的制备（收集粉末）

2. 将催化剂粉末做成浆料

3. 活性组分涂布，干燥

4. 组装成为膜电极

膜电极制备工艺繁琐不连续

由于纳米催化剂制备基本采用湿化学方法进行，产物一般为纳米材料粉末或分散液的形式，因此后续的浆料制备以及涂布工艺是非连续的。根据统计，催化剂在膜电极中的成本的占比高达38%。而纳米粉末在保存过程中易团聚失活，造成催化剂寿命降低，产品的制氢效率下降，限制了电解水制氢产业化的发展。为了弥补催化剂性能不足的缺陷，只能通过提高催化剂负载量，这进一步推高了电解水制氢的成本。

如何降低催化剂成本？试试干法气溶胶沉积

最先进的PEM电解槽方案依赖于铂基阴极和铱基阳催化剂，虽然部分文献已经报道了铂催化剂的替代品（Mo，Ag，CoP等），以及降低Pt的负载量的方案。但对于阳极Ir催化剂，依然没有较好的替代品或降低负载量的方案。由于Ir仍是地球上最稀缺的金属元素，催化剂的使用量成为限制电解水制氢发展的限速步骤。

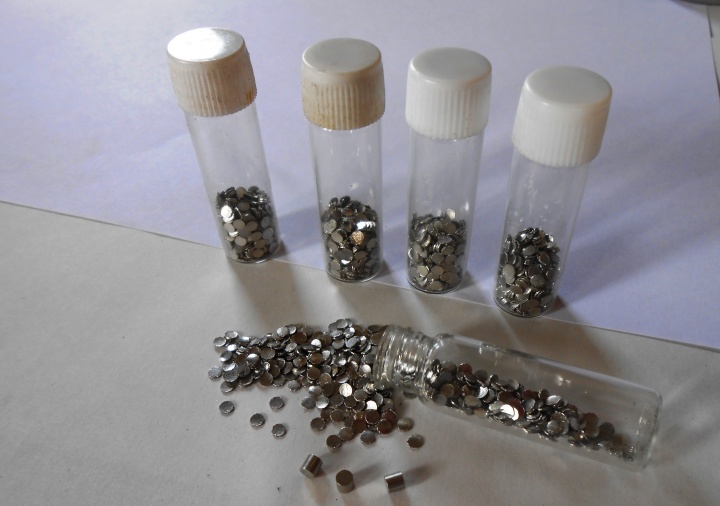

Ir是目前最稀缺的金属材料之一

纳米级催化剂颗粒拥有更高的活性以及敏感性，如果先制备粉末，必然存在粉末颗粒团聚失活的问题，团簇级（2nm及以下）Ir粒子被认为拥有更高的活性，但也意味着更难保持粒径稳定。 VSParticle公司提出一种新型的工艺采用干法电极技术，直接将催化剂颗粒进行涂布，从而避免引入液体溶剂和大量粘结剂。该工艺通过放电等离子体在流动的气氛中形成0-20nm的初始气溶胶颗粒，再利用冲压沉积原理配合打印模块进行气溶胶直写沉积（详见：火花简史Ⅰ：闪电也能用来制备纳米材料）。

商业Ir催化剂尺寸较大，而气溶胶沉积可制备出更小的团簇Ir颗粒

因此，如果能在不引入液体试剂的同时，将纳米催化剂产生后直接进行喷涂沉积，即可最大限度的保证催化剂颗粒的初始粒径及活性。VSParticle的火花烧蚀纳米气溶胶技术整个过程无需引入任何化学试剂，颗粒即时生成，可调可控，大大减少了膜电极制备的工艺步骤。

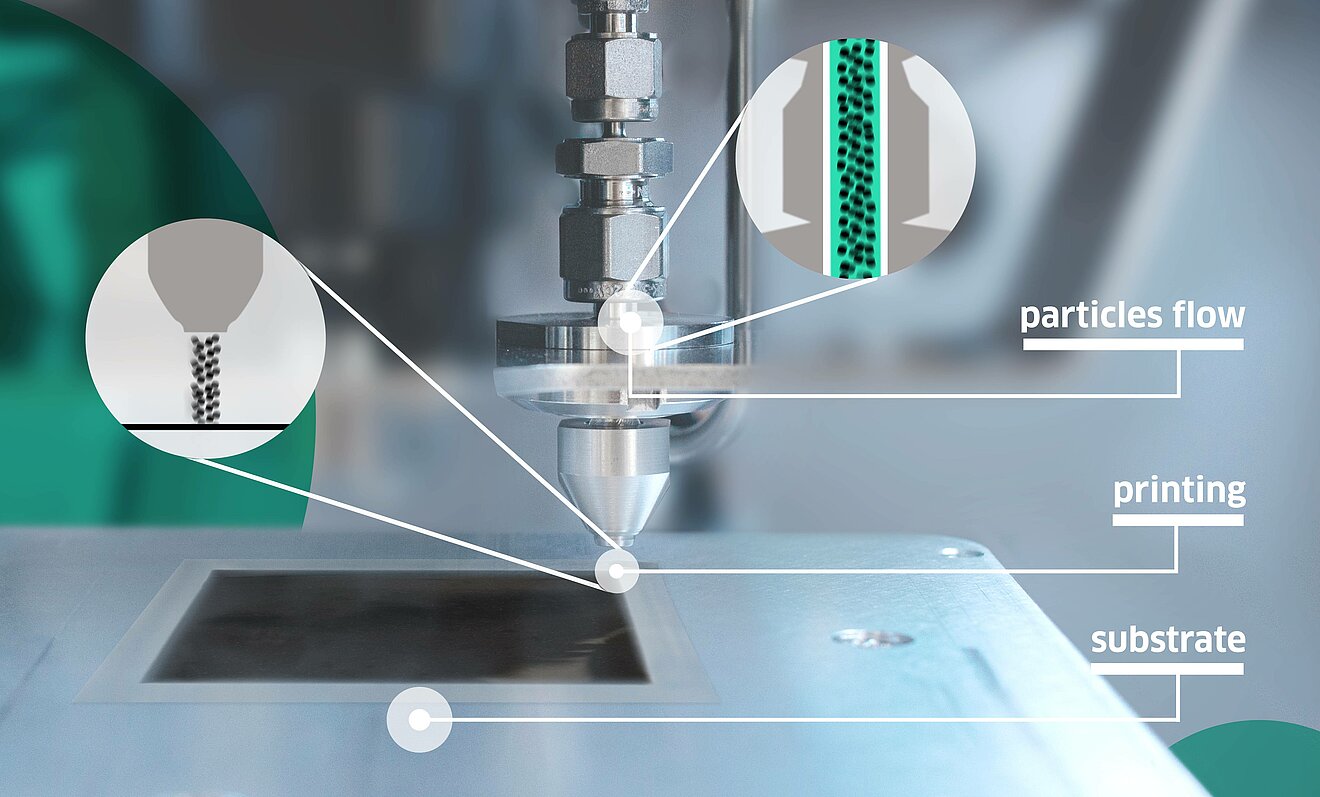

气溶胶直写沉积原理

实验证明，基于火花烧蚀和气溶胶直写技术，可在Nafion膜上制造（包括但不限于Ir与Pt等金属，合金，氧化物）均匀的催化剂层。此外，与传统的制造方法相比，该技术工艺简单、可降低成本和以及碳排放。与现有技术相比，阳极Ir涂覆的CCM中贵金属负载量可减少20–80%，在4 cm2单电池中进行水电解测试优于商用CCM，，Ir的比功率密度降低了五倍（较低的值表明需要较少的Ir即可驱动电解反应）。

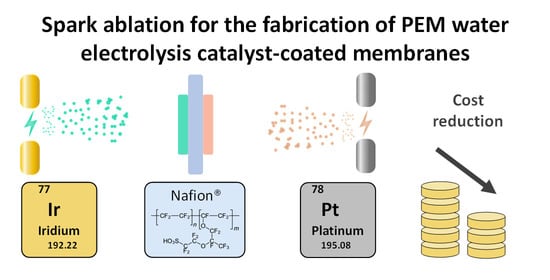

利用火花烧蚀气溶胶打印进行双面膜电极制备（Nafion 115）

使用该技术制备具有IrOx阳极和Pt阴极的CCM，以证明该技术制造两面均涂覆的CCM的潜力。在2 V电位下，气溶胶沉积CCM电流密度比商用CCM高1.5倍以上，贵金属的总负载降低了4倍。将电解所需驱动电位降低了160 mV。

VSParticle的纳米气溶胶沉积技术方案只需0.4mg/cm2负载量即可达到商业2mg/cm2的效果，同时0.8mg/cm2负载量的电流密度同电位下表现更为优异

降低制氢成本是我国推进氢能源发展，实现双碳战略目标的重要技术难题，通过VSParticle的气溶胶直写电极打印技术，可减少CCM的工艺流程，无需墨水大幅降低催化剂使用量。根据估算，如按照0.8mg/cm2的Ir负载量，最终的量产工艺可3倍降低CCM制造成本，提升制氢效果。

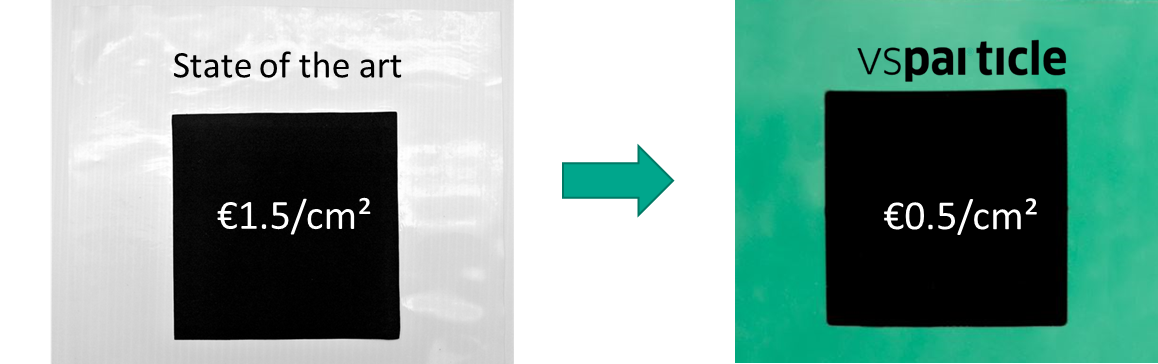

气溶胶技术有效降低制氢成本

关于气溶胶纳米沉积技术

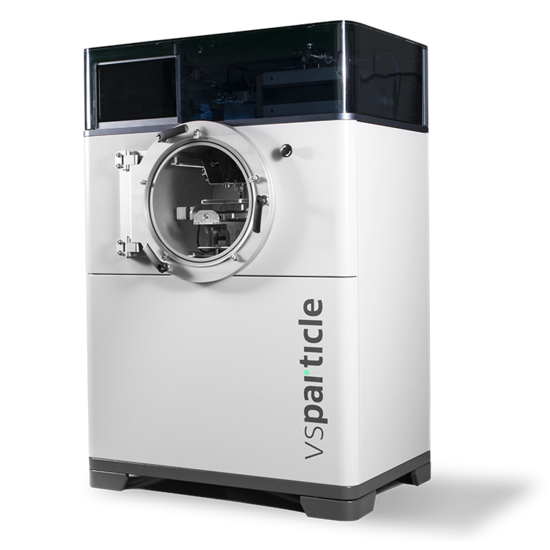

该测试使用VSParticle的最新纳米气溶胶沉积系统VSP-P1完成，该系统是目前市场上唯一无墨水的干法气溶胶打印沉积方案。

技术特点：

1. 模块化设计，内置的气溶胶发生器模块可独立使用

2. 颗粒产生方式：等离子火花放电

3. 支持材料：金属，金属氧化物，合金，部分半导体材料，碳等

4. 初始颗粒粒径：1-20nm

5. 实现功能：团簇颗粒的图案化沉积

6. 载气及运行环境：常压常温，1-25 SLM氮气/氩气

7. 打印区域：15×15 cm

8. 线宽控制：最小100um

9. 涂层厚度：团簇-微米级

10. 应用领域：电催化，传感器，线路互联，增强拉曼等

关于VSParticle

VSParticle源自代尔夫特理工大学的气溶胶科学研究团队，旨在销售基于火花烧蚀气溶胶沉积技术的纳米沉积平台。目前已在全球累积了众多用户以及合作伙伴，包括研究型大学和学术机构，以及从事催化剂开发和其它应用的产业公司。未来，预计将拥有更多用户使用干法气溶胶技术以加快、简化纳米材料的制作流程。

典型用户

更多信息，欢迎联系我们了解更多
