核心问题： 为什么超薄（<2 nm）的原子层沉积（ALD）Al₂O₃ 涂层能改善锂离子电池层状氧化物阴极的电化学性能？其原子尺度界面结构是什么？

研究方法：采用分子动力学（MD）模拟作为核心研究手段，以克服实验上表征超薄（~1 nm）薄膜界面的困难。使用 INTERFACE 力场（IFF），并验证其对于 LiCoO₂ 和 Al₂O₃ 体系结构、能量属性的可靠性。构建不同厚度（1-10个单层）的非晶 Al₂O₃ 薄膜与 LiCoO₂ （LCO）的（0001）表面接触的模型体系。设计一套退火与平衡化模拟流程，以生成能量稳定的非晶 Li-Al-O 薄膜结构。

原子层沉积（ALD）的超薄氧化铝 ALD 薄膜（<2 nm）被证明可以提高LiNi_xMn_yCo₁-x−yO₂ 材料的电化学性能，然而，这些薄膜的原子结构尚不清楚，量化超薄（约 1 nm）ALD 薄膜的界面是一项艰巨的实验任务。

传统观点认为，湿化学法制备的涂层需经退火形成 Li-Al-O 界面相以促进锂离子传导，而 ALD 涂层在未退火时同样有效，这引发了对其界面原子结构的深入探究。有研究（如 Hoskins et al.）通过实验发现，在 ALD 过程中，锂存在于薄膜表面，而过渡金属被完全覆盖，这暗示了非纯 Al₂O₃，可能是 Li-Al-O 化合物的形成。但关于这种超薄 ALD 薄膜的精确原子结构、化学计量比（Li/Al 比）、以及其如何影响锂离子传输，仍然缺乏清晰的理解。

因此，本研究旨在通过原子尺度模拟，揭示 ALD Al₂O₃ 涂层与正极材料间的界面纳米结构，从机理层面解释其性能提升的原因，填补实验观察与理论认知之间的关键空白。

科罗拉多大学博尔德分校 Alan W. Weimer 团队采用分子动力学对 LiCoO₂（LCO）表面接触的不同厚度非晶氧化铝薄膜进行模拟，以量化薄膜纳米结构。

• 计算了薄膜中的元素质量密度分布，观察到在阴极材料表面，ALD 过程并非机械地包覆氧化铝原子层。相反，来自阴极的 Li 原子会主动“融入”正在生长的氧化铝薄膜中，在 LCO 表面延伸约 2 nm 形成一种有益的 Li-Al-O 界面，并且 Al 和 O 原子在 LCO 薄膜界面处分层，延伸约 1.5 nm。

• 在这里，原子排列并非完全无序，而是表现出伪晶结构，近似于下面的层状 LiCoO₂ 晶格，但并不完全相同。更重要的是，锂离子在这个区域中具有异常高的迁移能力。

• 此外，在足够的厚度下，Li−Al-O 薄膜会转变为非晶氧化铝结构。由于与LiCoO₂ 具有共享的晶体结构，因此，类似ALD的Li−Al−O薄膜纳米结构的研究也可以应用于其他层状 LiNi_xMn_yCo₁−x−yO₂ 材料。这项工作提供了对非晶 ALD 氧化铝薄膜纳米结构的深入研究，以帮助了解它们作为锂离子电池阴极活性材料保护涂层的用途。

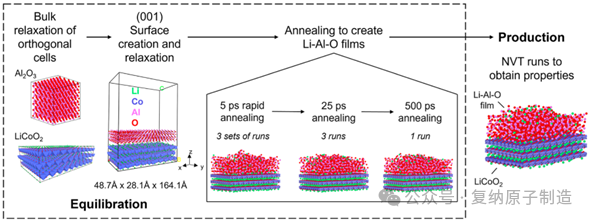

图1. 用于生成与（0001）LiCoO₂ 表面接触的非晶 Li−Al−O 薄膜的仿真工作流程。为简单起见，模拟单元被用作具有等效 (001) 表面的正交超级单元。Li 原子被着色为绿色，Co 原子被着色为蓝色，Al 原子被着色为粉红色，O 原子被着色为红色。

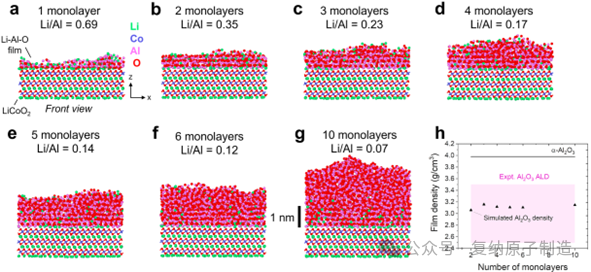

图2.（a−g）与（001）LCO 表面接触的氧化铝量从 1−6 到 10 个 Al₂O₃ 单层变化。（h）在整个 1000 帧生产模拟中，每 100 帧计算一次模拟非晶氧化铝膜的密度。

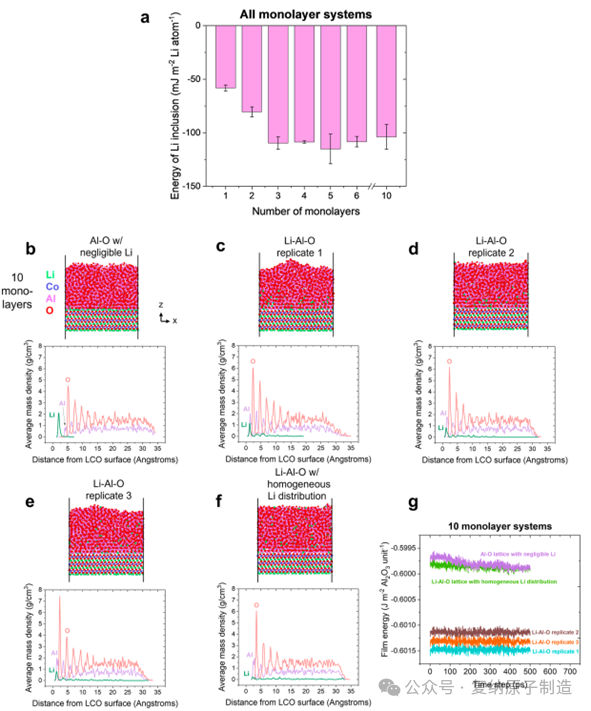

图3.（a）计算非晶 Al−O 晶格中包含锂的能量 E。（b−f）研究了最低能量 10 单层结构，并提供了每个轨迹的快照。（g）绘制了每个轨迹最后 500 ps 的薄膜能量。

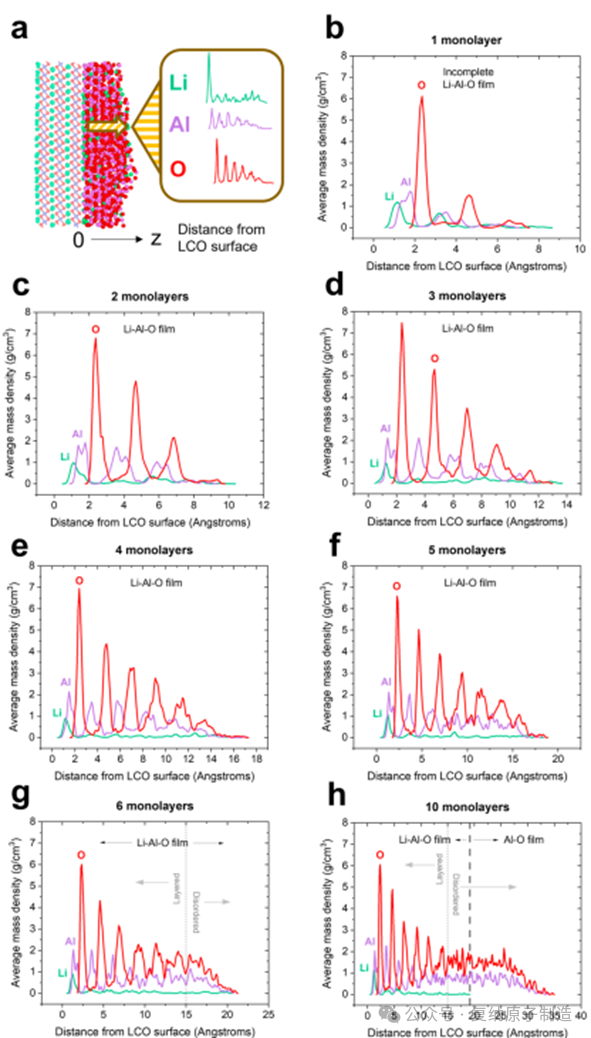

图4. 沿远离 LiCoO₂ 表面的 z 方向计算的薄膜元素质量密度分布。（a）图形表示如何通过 Li−Al−O 薄膜计算元素质量密度。（b−h）质量密度分布在整个 1000 帧轨迹上进行平均。（g，h）这种 Al 和 O 层在转变为无序结构之前延伸约 1.5 nm。（h）Li-Al-O 区域从 LCO 表面延伸约 2 nm，然后过渡到薄膜表面的无锂 Al-O 区域。

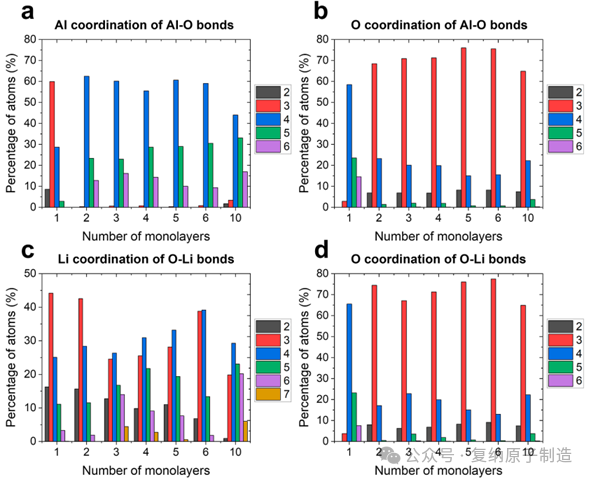

图5.（a）Al−O键的 Al 配位数分布。 Al 最常见的配位环境是^[4]Al，其次是^[5]Al，然后是^[6]Al。 （b）Al−O 键的 O 配位数。 ^[3]O 是主要的协调环境。（c）O−Li 键的 Li 配位数。 配位数的大分布表明 Li 在 Li−Al−O 晶格中采用了多种构型。 （d）O−Li 键的 O 配位数与 Al−O 键的 O 配位数相似。

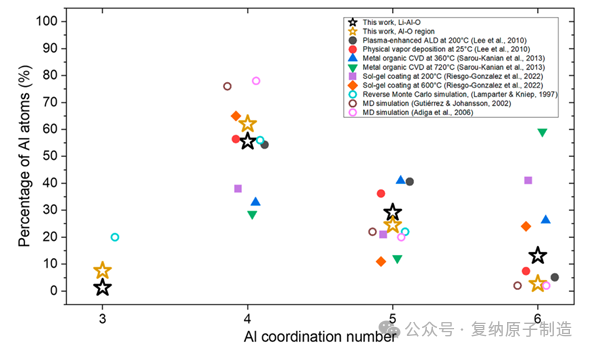

图6. 实验测量和模拟了非晶态氧化铝薄膜中的铝配位数。

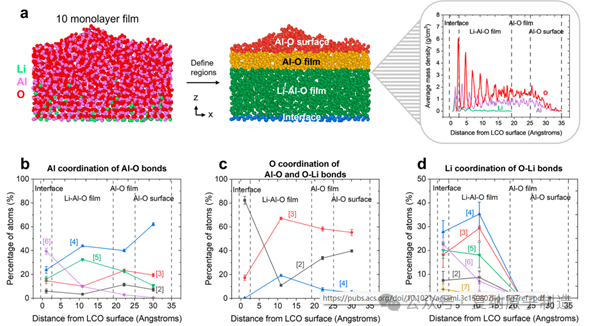

图7. 协调环境作为穿过模拟 10 单层薄膜的距离的函数。 （a）根据其质量密度分布，薄膜被分成四个区域（四个区域的颜色被选择来突出显示不同的区域，并且不对应于配位数）。（b）Al-O 键中 Al 与 O 原子的配位数分布，作为距 LCO 表面距离的函数。（c）O 配位原子的数量与 Al-O 和 O-Li 键的 Al 和 Li 原子之和的分布，作为距 LCO 表面距离的函数。（d）O−Li 键的 Li 配位数随距表面距离的变化的分布。

综上所述，本研究通过分子动力学模拟，首次在原子层面证实：在原子层沉积（ALD）过程中，锂（Li）会从层状氧化物阴极（LiCoO₂）体相扩散进入生长的非晶Al₂O₃ 薄膜，形成一个厚度约 2 nm 的 Li-Al-O 混合界面区。该区域并非均匀的纯Al₂O₃ 或已知的晶体 LiAlO₂，而是一种独特的“伪晶”非晶结构。

独特的“伪晶”结构是一个主动响应界面，通过弹性应变匹配基底、调控局部化学环境、形成梯度功能相，从而能够协同抑制副反应、促进离子传输、增强机械与化学稳定性。这也证明为何超薄 ALD Al₂O₃ 涂层能取得最佳效果——因为在这个尺度下，涂层整体处于具有有益特性的伪晶态，过厚则会弛豫为性能不同的体相结构。

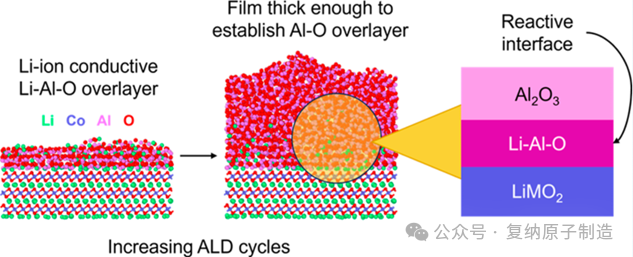

在靠近阴极的界面约 1.5 nm 内，Al 和 O原子受底层晶格“模板”影响，呈现层状排列趋势。但整体上，该区域以四配位 Al 为主导，与块体非晶 Al₂O₃ 结构特征一致。六配位 Al 主要富集在薄膜-阴极的直接界面处，向薄膜表面逐渐减少。锂离子在该界面区内具有宽泛的配位环境和较高的迁移性。当 ALD  涂层足够厚时（如模拟的 10 个单层，约 3 nm），会形成 “梯度双层结构”：靠近阴极的 Li-Al-O 区逐渐过渡到靠近电解质的、几乎无锂的纯非晶 Al-O 区。

计算表明，将锂嵌入 Al-O 网络在热力学上是有利的（负的锂嵌入能），且锂梯度分布的结构比锂均匀分布或完全无锂的结构能量更低、更稳定。晶体α-Al₂O₃ 与 LiCoO₂ 基底之间存在巨大的晶格失配应变（~69%），而 α-LiAlO₂ 与基底几乎匹配。Li-Al-O 界面相的形成，是一种能量驱动的自适应过程，能有效缓解界面应变，从而稳定整个涂层体系。

该原子模型完美解释了ALD Al₂O₃ 涂层为何能同时实现 “保护”与“导通” 的双重功能，以及其著名的 “厚度-性能”优化关系：外层（或薄涂层整体）的 Al-O 网络覆盖了阴极表面高活性的过渡金属位点，抑制了电解液副反应。 内层的 Li-Al-O 界面区具有比纯 Al₂O₃ 更高的锂离子电导率，为锂离子在阴极与电解质之间的传输提供了快速通道。 超薄涂层（<2 nm） 整体处于高离子导通的 Li-Al-O 区，故效果最佳。涂层过厚时，表面形成的纯 Al-O 区会增加锂离子传输阻力，导致收益递减。这解释了为何低 ALD 循环次数（2-6次）的涂层效果最为显著。

为“ALD 超薄 Al₂O₃ 涂层改善电池性能”这一长期观察到的实验现象，提供了统一、定量的原子尺度机理模型。由于 LiCoO₂ 与商用 NMC 材料具有相同的晶体结构，该界面模型预计可广泛适用于层状氧化物正极体系。研究明确指出，最优涂层旨在促进有益 Li-Al-O 界面相的形成，而非单纯沉积更厚的 Al₂O₃。这为未来设计更高效、更经济的电池表面工程策略（如涂层材料选择、工艺优化）提供了关键的理论基础和设计原则。
